اینورترها یکی از تجهیزات الکترونیکی حیاتی در سیستم‌های برق و انرژی هستند که وظیفه تبدیل جریان مستقیم (DC) به جریان متناوب (AC) را بر عهده دارند. این دستگاه‌ها در مکان‌های مختلفی از جمله خانه‌ها، کارخانه‌ها و مزارع خورشیدی کاربرد دارند و به تأمین برق برای انواع وسایل و تجهیزات کمک می‌کنند.
نصب و راه‌اندازی صحیح اینورترها از اهمیت ویژه‌ای برخوردار است، زیرا عملکرد بهینه و ایمن آنها به کیفیت نصب وابسته است. اشتباهات در نصب ممکن است منجر به کاهش بازدهی، خرابی زودرس دستگاه و حتی خطرات ایمنی شود. در این مقاله، با هدف ارائه یک راهنمای جامع، به بررسی مراحل نصب و راه‌اندازی اینورتر خواهیم پرداخت تا با ارائه نکات کاربردی و تخصصی، شما را در این مسیر یاری کنیم.
| مرحله | جزئیات |
|---|---|
| مقدمه | تبدیل جریان مستقیم (DC) به جریان متناوب (AC)؛ اهمیت نصب صحیح اینورترها برای عملکرد بهینه و ایمن. |
| اینورتر چیست؟ | دستگاه الکترونیکی برای تبدیل جریان مستقیم به جریان متناوب؛ استفاده در باتری‌ها و پنل‌های خورشیدی. |
| انواع اینورترها | 1. موج سینوسی خالص: مناسب برای دستگاه‌های حساس. 2. موج مربعی: ساده و ارزان، مناسب برای دستگاه‌های ساده. 3. موج سینوسی اصلاح‌شده: ارزان‌تر، مناسب برای دستگاه‌های خانگی و اداری. 4. اینورترهای مخصوص: طراحی‌شده برای کاربردهای خاص. |
| کاربردهای اینورترها | استفاده در انرژی‌های تجدیدپذیر، UPS، خودروهای الکتریکی، حمل و نقل، کاربردهای خانگی و تجاری، و صنعت تولید. |
| مرحله 1: آماده‌سازی محیط نصب | بررسی مکان مناسب، شرایط محیطی (دمای 0-40 درجه سانتی‌گراد، رطوبت زیر 90٪، تهویه مناسب). |
| مرحله 2: نصب فیزیکی | نصب روی دیوار یا رک؛ اطمینان از محکم بودن اتصالات و محافظت فیزیکی. |
| مرحله 3: اتصالات الکتریکی | اتصال ورودی‌ها (برق ورودی) و خروجی‌ها (دستگاه‌های مصرف‌کننده)؛ انتخاب کابل مناسب و محافظت از کابل‌ها. |
| راه‌اندازی اینورتر | بررسی تنظیمات اولیه، برنامه‌ریزی و تنظیم پارامترها (ولتاژ، فرکانس، حفاظت‌ها)، بررسی و رفع خطاهای ممکن. |
اینورتر چیست؟
دستگاه های اینورتر جریان مستقیم را به جریان متناوب تبدیل می کنند.
اینورتر یک دستگاه الکترونیکی است که وظیفه تبدیل جریان مستقیم (DC) به جریان متناوب (AC) را دارد. جریان مستقیم، جریانی است که در یک جهت ثابت حرکت می‌کند، مانند جریان تولید شده توسط باتری‌ها یا پنل‌های خورشیدی. از طرف دیگر، جریان متناوب جریانی است که جهت حرکت آن به طور منظم تغییر می‌کند، مانند برقی که از پریزهای خانگی تأمین می‌شود. اینورترها در سیستم‌های مختلفی استفاده می‌شوند تا بتوانند انرژی ذخیره شده در باتری‌ها یا تولید شده توسط منابع خورشیدی را به جریان مناسب برای استفاده در دستگاه‌های برقی تبدیل کنند.

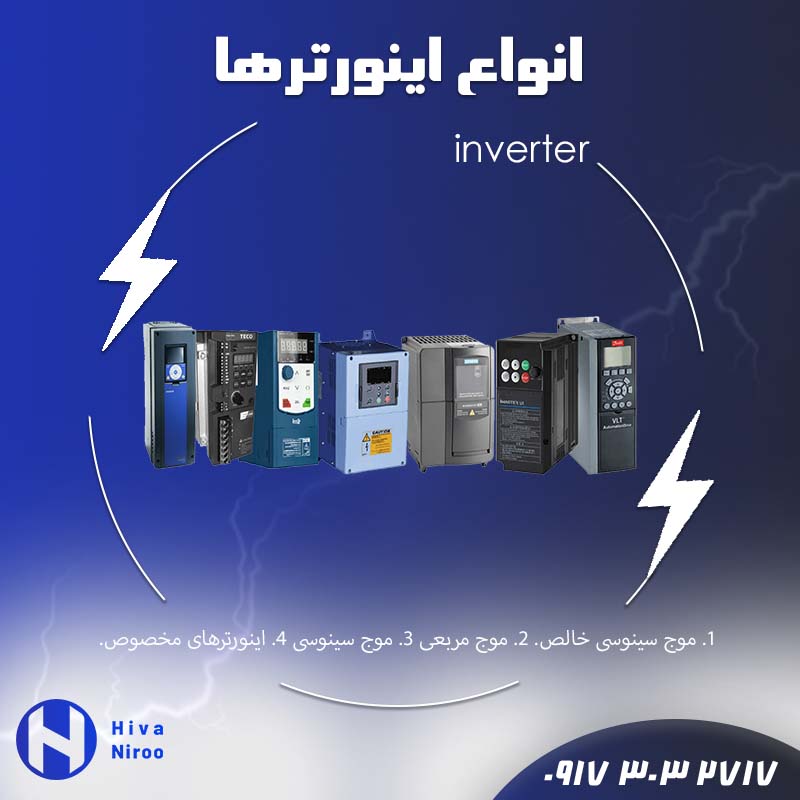

انواع اینورترها
اینورترها بر اساس نوع خروجی و کاربردهای مختلف به چند دسته تقسیم می‌شوند:
موج سینوسی خالص، موجع مربعی و اینورترهای مخصوص از انواع اینورترها هستند.
-
اینورترهای موج سینوسی خالص
- این نوع اینورترها خروجی‌ای با موج سینوسی خالص تولید می‌کنند که دقیقاً مشابه جریان برق شهری است. این نوع اینورترها برای استفاده در دستگاه‌های حساس مانند تجهیزات پزشکی، کامپیوترها و سیستم‌های صوتی بسیار مناسب هستند.
-
اینورترهای موج مربعی
- اینورترهای موج مربعی ساده‌ترین و ارزان‌ترین نوع اینورترها هستند. خروجی اینورترهای موج مربعی به شکل پالس‌های مربعی است که برای دستگاه‌های ساده مانند لامپ‌ها و برخی ابزارهای برقی می‌تواند مناسب باشد، اما برای دستگاه‌های حساس توصیه نمی‌شود.
-
اینورترهای موج سینوسی اصلاح‌شده
- این نوع اینورترها خروجی‌ای با موج سینوسی اصلاح‌شده تولید می‌کنند که بین موج سینوسی خالص و موج مربعی قرار دارد. اینورترهای موج سینوسی اصلاح‌شده معمولاً ارزان‌تر از نوع خالص هستند و برای بسیاری از دستگاه‌های خانگی و اداری مناسب هستند، اما ممکن است در برخی دستگاه‌های حساس مانند موتورها و ترانسفورماتورها مشکلاتی ایجاد کنند.
-
اینورترهای مخصوص
برخی اینورترها برای کاربردهای خاصی طراحی شده‌اند. به عنوان مثال، اینورترهای خودرو برای تأمین برق دستگاه‌های الکترونیکی در خودروها، و اینورترهای خورشیدی برای تبدیل انرژی تولید شده توسط پنل‌های خورشیدی به جریان متناوب مورد استفاده قرار می‌گیرند. اینورترهای مخصوص معمولاً به صورت تک فاز عرضه می‌شوند، اما در کاربردهای خاص صنعتی ممکن است به صورت سه فاز نیز وجود داشته باشند.
کاربردهای اینورترها در صنایع مختلف
اینورترها در بسیاری از صنایع و کاربردهای خانگی به کار می‌روند. برخی از کاربردهای اصلی اینورترها عبارتند از:
کاربردهای اینورترها استفاده در انرژی‌های تجدیدپذیر، UPS، خودروهای الکتریکی، حمل و نقل، کاربردهای خانگی و تجاری، و صنعت تولید است.
-
صنعت انرژی‌های تجدیدپذیر
- در سیستم‌های خورشیدی، اینورترها برای تبدیل جریان مستقیم تولید شده توسط پنل‌های خورشیدی به جریان متناوب استفاده می‌شوند تا برق تولید شده به شبکه برق متصل شود یا برای مصارف خانگی و صنعتی استفاده شود.
-
صنعت برق و الکترونیک
- در تجهیزات یو‌پی‌اس (UPS) یا منابع تغذیه بی‌وقفه، اینورترها برای تأمین برق مداوم در صورت قطع برق استفاده می‌شوند. این سیستم‌ها معمولاً در دیتاسنترها، بیمارستان‌ها و مکان‌های حساس به کار می‌روند.
-
صنعت خودرو
- در خودروهای الکتریکی و هیبریدی، اینورترها نقش مهمی در تبدیل جریان مستقیم باتری‌ها به جریان متناوب مورد نیاز برای موتورهای الکتریکی دارند.
-
صنعت حمل و نقل
- اینورترها در سیستم‌های حمل و نقل ریلی و دریایی برای تأمین برق دستگاه‌ها و سیستم‌های الکتریکی مورد استفاده قرار می‌گیرند.
-
کاربردهای خانگی و تجاری
- در خانه‌ها و ادارات، اینورترها برای تأمین برق در هنگام قطع برق استفاده می‌شوند. همچنین در سیستم‌های تهویه مطبوع و برخی ابزارهای برقی نیز اینورترها به کار می‌روند تا کارایی و بهره‌وری انرژی را افزایش دهند.
-
صنعت تولید و صنعت
- در کارخانه‌ها و خطوط تولید، اینورترها برای کنترل سرعت موتورهای الکتریکی و بهینه‌سازی مصرف انرژی استفاده می‌شوند. این کاربردها باعث کاهش هزینه‌ها و افزایش کارایی در فرآیندهای تولیدی می‌شود.
مراحل نصب اینورتر
3مرحله نصب اینورتر وجود دارد:آماده سازی محیط نصب، نصب فیزیکی اینورتر و اتصالات الکتریکی.
مرحله 1: آماده‌سازی محیط نصب
بررسی مکان مناسب
- انتخاب مکان مناسب: ابتدا باید مکانی را برای نصب اینورتر انتخاب کنید که به راحتی قابل دسترسی باشد و فضای کافی برای نصب و تعمیرات احتمالی وجود داشته باشد.
- مکان‌های پر رفت‌و‌آمد: بهتر است اینورتر را در جایی نصب کنید که افراد زیادی در آن رفت‌و‌آمد نمی‌کنند تا از آسیب‌های احتمالی جلوگیری شود.
- دور از مواد اشتعال‌زا: مکانی را انتخاب کنید که دور از مواد قابل اشتعال و تجهیزات حساس به دما و رطوبت باشد.
شرایط محیطی (دما، رطوبت، تهویه)
- دمای مناسب: اینورترها در دماهای مشخصی بهینه کار می‌کنند. دما باید در محدوده توصیه شده توسط سازنده باشد (معمولاً بین 0 تا 40 درجه سانتی‌گراد).
- رطوبت: محیط باید خشک باشد. رطوبت بالا می‌تواند به قطعات الکترونیکی آسیب برساند. رطوبت نسبی محیط باید معمولاً زیر 90 درصد باشد.
- تهویه: اطمینان حاصل کنید که مکان نصب دارای تهویه مناسب است. اینورترها در حین کار گرما تولید می‌کنند و تهویه مناسب به خنک شدن آنها کمک می‌کند.
مرحله 2: نصب فیزیکی اینورتر
نحوه نصب روی دیوار یا رک
-
نصب روی دیوار:
- ابتدا نقاط نصب را روی دیوار علامت‌گذاری کنید. این نقاط باید با فاصله‌های مناسب برای پیچ‌ها باشد.
- با استفاده از دریل، سوراخ‌هایی در نقاط علامت‌گذاری شده ایجاد کنید.
- پیچ‌ها را در سوراخ‌ها قرار داده و اینورتر را به دیوار متصل کنید. مطمئن شوید که اینورتر محکم و ایمن به دیوار نصب شده است.
-
نصب روی رک:
- رک‌ها معمولاً دارای براکت‌ها و ابزارهای نصب مخصوص هستند. براکت‌ها را به رک وصل کنید.
- اینورتر را به براکت‌ها متصل کنید و از محکم بودن اتصالات اطمینان حاصل کنید.
- اطمینان حاصل کنید که رک به درستی به زمین متصل شده است تا از هرگونه لرزش و جابه‌جایی ناخواسته جلوگیری شود.
اتصالات فیزیکی و مکانیکی
- اتصالات مکانیکی: تمام پیچ‌ها و براکت‌ها باید به درستی و با استفاده از ابزارهای مناسب محکم شوند. اطمینان حاصل کنید که هیچ بخشی از اینورتر لق نباشد.
- محافظت فیزیکی: برای محافظت از اینورتر در برابر ضربه و آسیب‌های فیزیکی، می‌توانید از کاورها و حفاظ‌های مناسب استفاده کنید.
مرحله 3: اتصالات الکتریکی
نحوه اتصال ورودی‌ها و خروجی‌های الکتریکی
- ورودی‌های الکتریکی:
- ابتدا اطمینان حاصل کنید که برق ورودی قطع است.
- سیم‌های برق ورودی را به ترمینال‌های مشخص شده روی اینورتر متصل کنید. این ترمینال‌ها معمولاً با علامت‌های مثبت (+) و منفی (-) مشخص می‌شوند.
- سیم‌ها را محکم به ترمینال‌ها ببندید و از محکم بودن اتصالات اطمینان حاصل کنید.
- خروجی‌های الکتریکی:
- سیم‌های خروجی اینورتر را به دستگاه‌هایی که می‌خواهید تغذیه کنید، متصل کنید. این دستگاه‌ها می‌توانند شامل وسایل خانگی، ابزارهای برقی یا سیستم‌های دیگر باشند.
- مانند ورودی‌ها، اطمینان حاصل کنید که سیم‌های خروجی نیز به درستی و محکم به ترمینال‌ها متصل شده‌اند.
اتصالات سیم‌ها و کابل‌ها
- انتخاب کابل مناسب: اطمینان حاصل کنید که از کابل‌هایی با قطر و کیفیت مناسب استفاده می‌کنید. کابل‌های نازک ممکن است باعث داغ شدن بیش از حد و کاهش کارایی شوند.
- محافظت از کابل‌ها: کابل‌ها باید به خوبی مدیریت و محافظت شوند تا از آسیب‌های مکانیکی و حرارتی جلوگیری شود. می‌توانید از کانال‌های کابل و پوشش‌های محافظ استفاده کنید.
- بررسی نهایی اتصالات: پس از اتصال تمامی سیم‌ها و کابل‌ها، یک بار دیگر تمامی اتصالات را بررسی کنید تا مطمئن شوید که همه چیز به درستی و محکم متصل شده است.
راه‌اندازی اینورتر
بررسی تنظیمات اولیه، برنامه‌ریزی و تنظیم پارامترها، بررسی و رفع خطاهای ممکن از مراحل راه اندازی اینورتر ها هستند.
1.بررسی تنظیمات اولیه اینورتر
ابتدا دفترچه راهنمای اینورتر را به دقت مطالعه کنید تا با تنظیمات و نکات ایمنی آشنا شوید. سپس اینورتر را به منبع تغذیه متصل کرده و آن را روشن کنید. پس از روشن کردن، نمایشگر اینورتر اطلاعاتی مانند وضعیت باتری، ولتاژ ورودی و خروجی و وضعیت عملکرد را نشان می‌دهد. اطمینان حاصل کنید که هیچ چراغ خطا یا هشدار روشن نیست.
2.نحوه برنامه‌ریزی و تنظیم پارامترها
برای تنظیم پارامترهای اینورتر، ابتدا به منوی تنظیمات دسترسی پیدا کنید. این کار معمولاً از طریق دکمه‌های روی اینورتر یا رابط کاربری نرم‌افزاری انجام می‌شود. در این مرحله، ولتاژ ورودی و خروجی را مطابق با نیاز دستگاه‌ها تنظیم کنید. فرکانس خروجی را به درستی (معمولاً 50 یا 60 هرتز) تنظیم نمایید و حداکثر توان خروجی را متناسب با ظرفیت اینورتر و نیاز دستگاه‌ها تعیین کنید.
تنظیمات حفاظتی را نیز بررسی و تنظیم کنید. این شامل حفاظت در برابر اضافه‌بار و افت ولتاژ باتری است. برای حفاظت در برابر اضافه‌بار، تنظیم کنید که اگر بار مصرفی از حد معینی بیشتر شد، اینورتر به صورت خودکار خاموش شود. برای حفاظت در برابر افت ولتاژ باتری، اطمینان حاصل کنید که اینورتر در صورت کاهش ولتاژ باتری به کمتر از حد معین، خاموش شود تا از تخلیه کامل باتری جلوگیری کند. پس از انجام تنظیمات، آنها را ذخیره کنید.
3.بررسی و رفع خطاهای ممکن
در صورت بروز خطا، کد خطا یا پیغام مربوطه روی نمایشگر ظاهر می‌شود. دفترچه راهنما را برای معنای کدهای خطا و راه‌حل‌های پیشنهادی بررسی کنید. برخی از خطاهای رایج شامل اضافه‌بار، افت ولتاژ باتری و اتصالات نادرست است. برای رفع خطای اضافه‌بار، بار مصرفی را کاهش دهید. برای رفع خطای افت ولتاژ باتری، باتری را شارژ کرده و اتصالات آن را بررسی کنید. همچنین، اتصالات سیم‌ها و کابل‌ها را بررسی کنید تا مطمئن شوید همه چیز به درستی متصل شده است.
در صورت نیاز به ریست کردن اینورتر، دکمه ریست را فشار دهید یا اینورتر را خاموش و روشن کنید. پس از ریست کردن، ممکن است نیاز به تنظیم مجدد پارامترها باشد. اگر با مشکلات پیچیده‌ای مواجه شدید، با یک تکنسین متخصص مشورت کنید یا از خدمات پشتیبانی فنی شرکت سازنده اینورتر استفاده کنید.
نتیجه‌گیری
نصب و راه‌اندازی اینورترها فرآیندی حساس و مهم است که نیاز به دقت و رعایت اصول ایمنی دارد. با پیروی از مراحل آماده‌سازی محیط نصب، نصب فیزیکی و انجام اتصالات الکتریکی، می‌توانید اینورتر خود را به درستی نصب کنید. همچنین، تنظیمات اولیه و برنامه‌ریزی پارامترها برای عملکرد بهینه اینورتر حیاتی است. بررسی و رفع خطاهای ممکن نیز از اهمیت ویژه‌ای برخوردار است تا از کارکرد صحیح و ایمن اینورتر اطمینان حاصل شود. با رعایت این نکات، می‌توانید از مزایای اینورترها در تأمین برق مطمئن و پایدار بهره‌مند شوید.
سوالات متداول
- چرا اینورتر من روشن نمی‌شود؟
- ابتدا بررسی کنید که اینورتر به درستی به منبع تغذیه متصل است و ولتاژ ورودی مناسب است. اگر همه چیز صحیح بود، دستورالعمل‌های دفترچه راهنما را بررسی کنید و مطمئن شوید که هیچ خطا یا مشکلی وجود ندارد.
- چگونه می‌توانم پارامترهای اینورتر را تنظیم کنم؟
- برای تنظیم پارامترهای اینورتر، به منوی تنظیمات دستگاه بروید. این کار معمولاً از طریق دکمه‌های روی اینورتر یا رابط کاربری نرم‌افزاری انجام می‌شود. تنظیمات اصلی شامل ولتاژ ورودی و خروجی، فرکانس و حفاظت در برابر اضافه‌بار و افت ولتاژ باتری است.
- اگر اینورتر خطا نشان دهد، چه کار باید کنم؟
- ابتدا کد خطا یا پیغام مربوطه را روی نمایشگر مشاهده کنید. دفترچه راهنما را برای معنای کدهای خطا و راه‌حل‌های پیشنهادی بررسی کنید. خطاهای رایج شامل اضافه‌بار، افت ولتاژ باتری و اتصالات نادرست است. پس از رفع خطا، ممکن است نیاز به ریست کردن اینورتر و تنظیم مجدد پارامترها باشد.
